Фанкойлы Trane FWD
 |

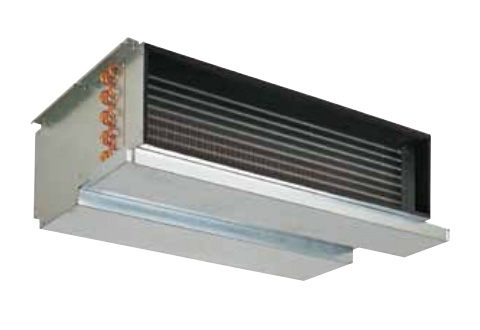

Фанкойлы Trane FWD Канальные фанкойлы |
| Для поддержания комфортного климата внутри больших помещений незаменимыми устройствами станут фанкойлы Trane FWD. Действительно, установка такого оборудования позволит рационально расходовать электроэнергию, поскольку устройства экономны в работе. Агрегаты выпускаются в нескольких комплектациях: охлаждение; охлаждение/нагрев; электрический нагрев и охлаждение. Чем выше мощность устройства (модели от 4-х до 30-ти кВт), тем больше может быть помещение, в котором оно будет эффективно работать. |
Преимущества для заказчика
- Широкий диапазон производительности с большими возможностями статичного давления
- Очень простой монтаж принадлежностей на месте установки
Основные особенности
- Трехскоростной прямоприводной двигатель центробежного вентилятора
- Усиленная алюминиевая пленочная изоляция
- Опорные кронштейны
- Доступ снизу в двигатель вентилятора и фильтр
- Фильтр возвратного воздуха в сборе с задней или нижней стороны агрегата
- Независимый поддон для конденсата содержит место размещения для вспомогательного центробежного дренажного насоса
Опции
- Патрубки воздуховодов
- Дополнительные тепловые процессы
Вспомогательное оборудование
- Возвратная и приточная раздаточная камера воздуховода с круглыми патрубками
- Фильтровальный блок возвратного воздуха EU2 и EU4
- Блок электронагревателя
- Блок змеевика горячей воды
- 3-ходовой приводной водяной клапан для главного змеевика и змеевика горячей воды
- Центробежный насос для конденсата
- Переключающий термостат для 2-трубного применения
Системы управления
Пригодное соединение со всеми видами модулей управления для автономных применений с большим выбором настенных термостатов или со всеми моделями управления системы диспетчеризации инженерных сетей здания, включая Trane Tracer™ LonTalk® ZN523 с пользовательскими интерфейсами ZSM-10 и ZSM-11
В это описание могут быть не включены некоторые опции и вспомогательное оборудование.
Характеристики
| FWD | 8 | 12 | 20 | 30 | 45 | |
| Расход воздуха (при 50 Па) | (м3/час) | 694 | 1467 | 2149 | 3025 | 5474 |
| Общая/явная холодопроизводительность (при 50 Па) (1) | (кВт) | 4,6/3,5 | 7,6/6,2 | 14,4/11 | 18,9/14,7 | 34,2/26,7 |
| FCEER | 33/D | 24/E | 26/D | 21/E | 32/D | |
| Теплопроизводительность (при 50 Па) (2) | (кВт) | 5,5 | 10,6 | 17,9 | 21,3 | 44,2 |
| FCCOP | 40/D | 33/D | 32/D | 24/E | 41/C | |
| Общий уровень звуковой мощности (скорость 1/2/3) | (дБ(A)) | 57/63/65 | 58/65/72 | 64/72/76 | 66/72/78 | 73/76/79 |
| Веса и размеры | ||||||
| Ширина | (мм) | 890 | 1090 | 1290 | 1290 | 1290 |
| Глубина | (мм) | 600 | 710 | 820 | 970 | 1090 |
| Высота | (мм) | 250 | 300 | 350 | 450 | 650 |
| Эксплуатационный вес | (кг) | 32 | 46 | 61 | 76 | 118 |
| Электрические характеристики | ||||||
| Потребляемая мощность двигателя вентилятора (при 50 Па) | (Вт) | 115/136/213 | 250/328/447 | 415/569/713 | 720/928/1196 | 902/1202/1570 |
| Мощность электронагревателя | (Вт) | 2/4 | 8 | 10 | 12 | 12 |
| Ток электронагревателя | (А) | 2,9/5,8 | 11,5 | 14,4 | 17,3 | 17,3 |
| Электропитание | (В/ф/Гц) | 230-1-50 | ||||
(1) При условиях (воздух: 27 °C/47% влажность, температура воды на входе/выходе: 7/12 °C), средняя скорость (скорость 2)
(2) При условиях: 2-трубный агрегат, температура воздуха 20 °C, температура воды на входе +50 °C
