Trane Фанкойлы Trane Фанкойлы Trane FCU/FEU

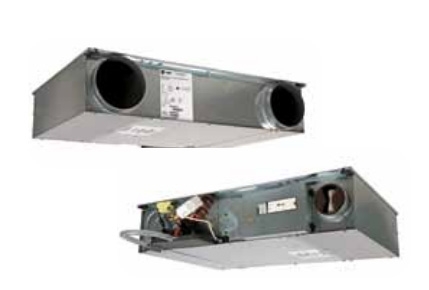

Фанкойлы Trane FCU/FEU

Фанкойлы Trane FCU/FEU Фанкойлы Trane FCU/FEU
Канальные фанкойлы Unitrane™
Фанкойлы Trane FCU/FEU — изготавливаются в точном соответствии с техническими условиями и максимально отвечают требованиям заказчика. Особенности конструкции терминалов способствуют легкому доступу к их узлам и комплектующим, что существенно облегчает ремонт и техническое обслуживание. Применение новых научных разработок и современных технологий, позволило создать специальные составляющие, для достижения низкого уровня шума. Агрегаты оборудованы вентиляторами с низкой удельной мощностью. Это способствует экологической чистоте и адаптации устройств для зданий с низким энергопотреблением. FCU: вентиляторный доводчик U-line с двигателем вентилятора переменного тока.

Преимущества для заказчика

  • Тихий режим работы: максимальный акустический комфорт
  • Гибкость: система изготавливается по техническим условиям заказчика и точно соответствует требованиям
  • Простота пуско-наладочных работ: экономия времени и средств
  • Легкое обслуживание благодаря доступу со стороны к моторам и теплообменникам; обслуживание производится вне места установки
  • Низкое энергопотребление

Описание оборудования

FCU: вентиляторный доводчик U­line с двигателем вентилятора переменного тока
FEU: вентиляторный доводчик U­line с электронно­коммутируемым двигателем

Основные особенности

  • Установка специально разработана для применения в офисе с монтажом в коридоре
  • Используется оцинкованная сталь толщиной 1 мм
  • Высокопроизводительные водяные теплообменники (алюминиевое оребрение/медные трубки)
  • Теплообменник охлажденной и/или горячей воды
  • Соединения ?” с водяными магистралями, ISO R7 для газа (резьбовые соединения)
  • Многоскоростной двигатель со встроенной защитой от перегрева
  • Пластиковый корпус вентилятора и крыльчатки большого диаметра обеспечивают низкий уровень шума
  • Диаметр патрубков забора и выпуска воздуха 200 мм или 250 мм
  • Статическое давление от 50 до 200 Па для воздуховодов и диффузоров
  • Электрические разъемы и гидравлические соединения расположены на одной стороне установки для экономии места

Опции

  • Высокоэффективный двигатель вентилятора
  • Различный уровень мощности электронагрева на типоразмер установки
  • Трехходовые/четырехпортовые или двухходовые/двухпортовые клапаны типа откр./закр. или плавного регулирования для оптимизации управления охлаждающими или нагревательными теплообменниками
  • Забор свежего воздуха с фиксированным или регулируемым контроллером
  • Насос для конденсата
  • Легкодоступный многоразовый воздушный фильтр EU3
  • Подключение с правой или левой стороны
  • Устройство защиты на предохранителях
  • Компоновка патрубка
  • Настроенные на заводе-изготовителе комбинации скоростей вентиляторов в соответствии с требованиями заказчика

Вспомогательное оборудование

  • Соединения для гибкого шланга

Системы управления

  • Большой выбор термостатов для покрытия всех видов применения автономного агрегата
  • Дистанционное управление режимами вкл./выкл. вентилятора, водяным клапаном и/или электронагревателем
  • Модуль управления LonMark™ Trane ZN523, устанавливаемый на заводе­изготовителе, обеспечивает дополнительный акустический и термический комфорт и решения по энергосбережению
  • Полный ассортимент пользовательских интерфейсов (ZSM-10, ZSM-11) и беспроводный дистанционный модуль управления (IRC)

Опции энергосбережения

  • Электронно-коммутируемый двигатель вентилятора обеспечивает экономию энергии до 80% в год

В это описание могут быть не включены некоторые опции и вспомогательное оборудование.

Характеристики

    FCU 100 Стандартная FCU 100 Высокопроизводительный FEU 100 Стандартная FEU 100 Стандартная
Расход воздуха (при 50 Па) (м3/ч) 491 542 463 489
Общая/явная холодопроизводительность (при 0 Па) (1) (кВт) 3,3/2,6 3,9/3 3,6/2,8 4,1/3,1
Класс энергии FCEER/Eurovent (при 50 Па) (1)   16/E 19/E 59/C 65/B
Теплопроизводительность 2­трубной установки (при 50 Па) (2) (кВт) 4,3 5,3 4,4 5,3
Класс энергии FCCOP/Eurovent (при 50 Па) (2)   20/E 23/E 72/B 78/B
Теплопроизводительность 4­трубной установки (при 50 Па) (2) (кВт) 2,4 3,5 2,4 3,4
Класс энергии по стандарту FCCOP/ Eurovent (при 50 Па)   13/F 18/E 49/C 63/B
Уровень звуковой мощности (скорость 2/3/5) (дБ(A)) 45/56/60 46/57/59 42/56/62 42/56/62
Уровень излучаемой звуковой мощности (скорости 2/3/5) (3) (дБ(A)) 25/36/40 26/37/39 22/36/42 21/36/41
Уровень NR (при 50 Па) (скорость 3) (дБ(A)) 21/32/35 21/32/34 17/32/36 17/31/36
Уровень NС (при 50 Па) (скорость 3)   19/30/33 20/30/33 16/30/34 15/29/34
Вес и размеры (рабочие)
Ширина (мм) 1055 1055 1055 1055
Глубина (мм) 797 797 797 797
Высота (мм) 225 225 225 225
Вес (кг) 31 31 31 31
Электрические характеристики
Потребляемая мощность двигателя вентилятора (при 50 Па) (Вт) 127/178/222 127/178/222 7,7/27/156 7,7/27/156
Производительность электронагревателя (Вт) 500/1500 500/1500 500/1500 500/1500
Ток электронагревателя (А) 2,2 /6,5 2,2 /6,5 2,2 /6,5 2,2 /6,5
Электропитание (В/ф/Гц) 230-1-50

Скорость 2/4/5: скорость малая/средняя/высокая
(1) По стандартам Eurovent (воздух: 27 °C/47% влажность, температура воды на входе/выходе: 7/12 °C), высокая скорость
(2) По стандартам Eurovent: 2-трубная установка, температура воздуха 20 °C, температура воды +50 °C на входе; 4-трубная установка, температура воздуха 20 °C, температура воды +70/60 °C на входе/выходе
(3) Значения, рассчитанные из уровней звуковой мощности с допустимым звуковым затуханием 20 дБ



Документация

Фанкойлы TRANE Harmony
Инструкция по монтажу и техническому обслуживанию фанкойлов TRANE
Инструкция по монтажу и эксплуатации TRANE Harmony
