Фанкойлы Trane FCC/FCK/FVC
 |

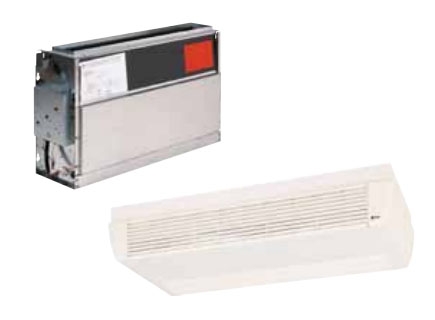

Фанкойлы Trane FCC/FCK/FVC Универсальные фанкойлы Unitrane™ |
| Фанкойлы Trane FCC/FCK/FVC — оборудованы вентиляторами с многоскоростными эффективными двигателями и компонентами, обеспечивающими высокий уровень акустического комфорта. Применение новых научных разработок и современных технологий, позволило создать специальные составляющие, для достижения низкого уровня шума. Агрегаты включают в свой состав такие комплектующие, как: эффективный водяной теплообменник с экранированным нагревателем профиля, вставленным в его ребра для эффективного теплового баланса расхода воздуха и очищаемые фильтры EU3. |
Кроме того, цены на фанкойлы этой серии весьма приемлемы. Это оборудование может легко позволить себе каждый заказчик.
Сегодня фанкойлы используются для обеспечения комфортного микроклимата на объектах различного назначения. Эти аппараты способны охлаждать воздух, к тому же они могут обеспечивать его чистку и подогрев.
Преимущества для заказчика
- Тихий режим работы: высокий уровень акустического комфорта
- Низкие эксплуатационные расходы: низкое потребление энергии
- Точное встраивание: легкость монтажа и превосходный внешний вид
Описание оборудования
FCC: горизонтальный кабинетный вентиляторный доводчик
FCK: вертикальный скрытый вентиляторный доводчик
FVC: вертикальный кабинетный вентиляторный доводчик
Основные особенности
- Эффективный водяной теплообменник
- Многоскоростной эффективный двигатель вентилятора с заводской настройкой по запросу заказчика
- Экранированный нагреватель профиля, вставленный в ребра теплообменника для эффективного теплового баланса расхода воздуха
- Очищаемые фильтры EU3
Опции
- Большой выбор производительности электронагревателя на типоразмер агрегата
- Установленные на заводе 2- и 3-проходные водяные клапаны с тепловыми или регулирующими приводами
- Высокое доступное внешнее статическое давление
- Места доступа к воде и модулю управления с правой/левой стороны
- Смонтированные на заводе ножки
- Алюминиевые ребра с эпоксидным покрытием
- Соединение для забора свежего воздуха
Вспомогательное оборудование
- Вспомогательный поддон для конденсата
- Насос для конденсата для вертикальных вентиляторных доводчиков
- Гибкий шланг
- Настенные термостаты, поставляемые с каждым отдельным агрегатом
- Ручная заслонка на линии забора свежего воздуха 0 – 33 %
Системы управления
- Большой выбор термостатов для покрытия всех видов применения автономного агрегата
- Модуль управления LonMark™ ZN523, устанавливаемый на заводеизготовителе, обеспечивает дополнительный акустический и термический комфорт со снижением энергопотребления для высокой эффективной эксплуатации
- Интеграция в систему диспетчеризации инженерных сетей здания через ZN523
- Полный ассортимент пользовательских интерфейсов для контроллера ZN для выполнения всех потребностей заказчика при использовании установок и оборудования с ZSM-10 и ZSM-11
- Устройство защиты на предохранителях с внешним доступом из блока управления
* В это описание могут быть не включены некоторые опции и вспомогательное оборудование.
Характеристики
| FCK | 01 | 02 | 03 | 04 | 06 | 08 | 11 | 12 | 15 | 20 | |||||
| Расход воздуха (при 0 Па) | (м3/ч) | 193 | 284 | 370 | 565 | 677 | 920 | 1573 | 1816 | 2572 | 3119 | ||||
| Общая/явная холодопроизводительность (при 0 Па) (1) | (кВт) | 0,99/0,77 | 1,5/1,2 | 2,1/1,6 | 3,5/2,7 | 4/3,1 | 4,9/3,7 | 7,9/6,5 | 11/8,6 | 12,9/10,3 | 15,9/12,8 | ||||
| Класс энергии FCEER/Eurovent (при 0 Па) (1) | 36/F | 38/F | 54/E | 65/D | 63/D | 52/E | 34/F | 48/E | 40/F | 33/F | |||||
| Теплопроизводительность 2трубной установки (при 0 Па) (2) | (кВт) | 1,3 | 2,1 | 2,7 | 4,1 | 4,8 | 6,5 | 11,2 | 14,6 | 17,5 | 20,4 | ||||
| Класс энергии FCCOP/Eurovent (при 0 Па) (2) | 45/F | 50/E | 68/E | 73/D | 71/D | 66/E | 45/F | 60/E | 50/E | 39/G | |||||
| Теплопроизводительность 4трубной установки (при 0 Па) (2) | (кВт) | 1 | 1,3 | 1,8 | 2,9 | 3,4 | 3,9 | 5,8 | 7,2 | 9,3 | 11,2 | ||||
| Класс энергии FCCOP/Eurovent (при 0 Па) (2) | 47/F | 41/F | 33/G | 39/G | 45/F | 54/E | 53/E | 61/E | 55/E | 43/F | |||||
| Приточный уровень звуковой мощности (при 0 Па) низкий/средний/высокий | (дБ(A)) | 27/31/40 | 31/39/44 | 29/37/45 | 38/43/53 | 34/41/49 | 41/47/53 | 40/51/62 | 45/56/63 | 49/58/66 | 51/54/68 | ||||
| Уровень возвратной и излучаемой звуковой мощности (низкий/средний/высокий) | (дБ(A)) | 26/30/40 | 31/37/43 | 31/36/43 | 39/44/53 | 34/41/49 | 42/47/53 | 41/51/62 | 44/56/62 | 50/58/66 | 53/55/68 | ||||
| Уровень звукового давления (при 0 Па) низкий/средний/высокий (3) | (дБ(A)) | 20/25/34 | 25/32/38 | 24/30/38 | 32/37/47 | 28/35/43 | 35/41/47 | 35/45/56 | 38/50/57 | 44/52/60 | 46/49/62 | ||||
| Уровень NR (при 0 Па) низкий/средний/высокий | (дБ(A)) | 15/20/29 | 20/27/33 | 19/25/33 | 27/32/42 | 23/30/38 | 30/36/42 | 30/40/51 | 33/45/52 | 39/47/55 | 41/44/57 | ||||
| Уровень NС (при 0 Па) низкий/средний/высокий | (дБ(A)) | 10/15/24 | 15/24/15 | 24/15/22 | 15/22/28 | 22/28/14 | 28/14/20 | 14/20/28 | 20/28/22 | 28/22/27 | 22/27/37 | ||||
| Веса и размеры | |||||||||||||||
| Ширина | (мм) | 658 | 658 | 858 | 1058 | 1258 | 1458 | 1349 | 1549 | 1749 | 1949 | ||||
| Глубина | (мм) | 430 | 430 | 430 | 430 | 430 | 430 | 678 | 678 | 678 | 678 | ||||
| Высота | (мм) | 217 | 217 | 217 | 217 | 217 | 217 | 291 | 291 | 291 | 291 | ||||
| Эксплуатационный вес | (кг) | 17 | 17 | 20 | 23 | 30 | 38 | 55 | 63 | 71 | 80 | ||||
| Электрические характеристики | |||||||||||||||
| Потребляемая мощность двигателя вентилятора (при 0 Па) | (Вт) | 15/21/31 | 20/30/41 | 23/30/47 | 30/45/74 | 31/50/79 | 54/88/117 | 107/185/ 251 | 112/204/ 305 | 212/272/ 394 | 289/322/ 553 | ||||
| Производительность электронагревателя | (Вт) | | 500/1000 | 500/2000 | 1500/4000 | 1500/4000 | 1500/4000 | 1500/4000 | 1500/4000 | 1500/4000 | 1500/4000 | ||||
| Ток электронагревателя | (А) | | 2,2 /4,3 | 2,2 /8,7 | 6,5 /17,4 | 6,5 /17,4 | 6,5 /17,4 | 6,5 /17,4 | 6,5 /17,4 | 6,5 /17,4 | 6,5 /17,4 | ||||
| Электропитание | (В/ф/Гц) | 230-1-50 | |||||||||||||
Скорость 1/3/5 для типоразмера 1 – 8: скорость малая/средняя/высокая
Скорость 1/2/4 для типоразмера 11; 12; 20: скорость малая/средняя/высокая
Скорость 1/2/3 для типоразмера 15: скорость малая/средняя/высокая
| FVC/FCC | 01 | 02 | 03 | 04 | 06 | 08 | |||||
| Расход воздуха (при 0 Па) | (м3/ч) | 193 | 284 | 370 | 565 | 677 | 920 | ||||
| Общая/явная холодопроизводительность (при 0 Па) (1) | (кВт) | 0,99/0,77 | 1,5/1,2 | 2,1/1,6 | 3,5/2,7 | 4/3,1 | 4,9/3,7 | ||||
| Класс энергии FCEER/Eurovent (при 0 Па) (1) | 36/F | 38/F | 54/E | 65/D | 63/D | 52/E | |||||
| Теплопроизводительность 2трубной установки (при 0 Па) (2) | (кВт) | 1,3 | 2,1 | 2,7 | 4,1 | 4,8 | 6,5 | ||||
| Класс энергии FCCOP/Eurovent (при 0 Па) (2) | 45/F | 50/F | 68/E | 73/D | 71/D | 66/E | |||||
| Теплопроизводительность 4трубной установки (при 0 Па) (2) | (кВт) | 1 | 1,3 | 1,8 | 2,9 | 3,4 | 3,9 | ||||
| Класс энергии FCCOP/Eurovent (при 0 Па) (2) | 47/F | 35/G | 42/F | 32/G | 60/E | 43/F | |||||
| Уровень звуковой мощности (при 0 Па) | (дБ(A)) | 27/35/43 | 35/42/48 | 34/42/50 | 37/43/54 | 33/43/54 | 42/51/59 | ||||
| Уровень звукового давления при 0 Па) (3) | (дБ(A)) | 18/26/34 | 26/33/39 | 25/33/41 | 28/34/45 | 24/34/45 | 33/42/50 | ||||
| Уровень NR (при 0 Па) | (дБ(A)) | 13/21/29 | 21/28/34 | 20/28/36 | 23/29/40 | 19/29/40 | 28/37/45 | ||||
| Уровень NC (при 0 Па) | (дБ(A)) | 8/16/24 | 16/24/16 | 24/16/23 | 16/23/29 | 23/29/15 | 29/15/23 | ||||
| Веса и размеры | |||||||||||
| Ширина | (мм) | 790 | 790 | 990/ | 1190 | 1390 | 1590 | ||||
| Глубина | (мм) | 450 | 450 | 50/ | 450 | 450 | 450 | ||||
| Высота | (мм) | 238 | 238 | 238 | 238 | 238 | 238 | ||||
| Эксплуатационный вес | (кг) | 18 | 18 | 22 | 25 | 32 | 40 | ||||
| Электрические характеристики | |||||||||||
| Потребляемая мощность двигателя вентилятора (при 0 Па) | (Вт) | 15/21/31 | 20/30/41 | 23/30/47 | 30/45/74 | 31/50/79 | 54/88/117 | ||||
| Производительность электронагревателя | (Вт) | | 500/1000 | 500/2000 | 1500/4000 | 1500/4000 | 1500/4000 | ||||
| Ток электронагревателя | (А) | — | 2,2 /4,3 | 2,2 /8,7 | 6,5 /17,4 | 6,5 /17,4 | 6,5 /17,4 | ||||
| Электропитание | (В/ф/Гц) | 230-1-50 | |||||||||
Скорость 1/3/5: скорость малая/средняя/высокая
(1) По стандартам Eurovent (воздух: 27 °C/47% влажность, температура воды на входе/выходе: 7/12 °C), высокая скорость
(2) По стандартам Eurovent: 2-трубная установка, температура воздуха 20 °C, температура воды +50 °C на входе; 4-трубная установка, температура воздуха
20 °C, температура воды +70/60 °C на входе/выходе
(3) Значения, рассчитанные из уровней звуковой мощности с допустимым звуковым затуханием 9 дБ.
