Trane Фанкойлы Trane Фанкойлы Trane FCD/FED

Фанкойлы Trane FCD/FED

Trane FCD/FED
Канальные фанкойлы Unitrane™

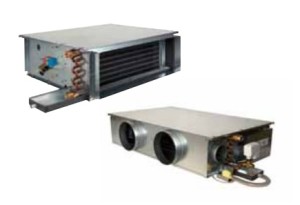

Фанкойлы Trane FCD/FED — терминалы охлажденной воды UniTrane™. Установки обеспечивают высокую надежность и безопасные условия эксплуатации. Предусмотрены технические решения по ограничению уровня шума и вибрации. Простая и надежная конструкция дает реальную экономию времени и трудозатрат при монтаже, эксплуатации и техническом обслуживании установок. FCD: скрытый горизонтальный вентиляторный доводчик с двигателем вентилятора переменного тока. FED: скрытый горизонтальный вентиляторный доводчик с электронно-коммутируемым двигателем вентилятора. Оборудование имеет компактные габариты. Низкий профиль с высотой агрегата 225 мм подходит для всех узких запотолочных пространств, что способствует легкости размещения.

Преимущества для заказчика

Тихий режим работы: высокий уровень акустического комфорта
Агрегат с заводской конфигурацией для простоты монтажа и немедленного пуска
Оптимальная технология управления для обеспечения исключительного уровня комфорта

Описание оборудования

FCD: скрытый горизонтальный вентиляторный доводчик с двигателем вентилятора переменного тока
FED: скрытый горизонтальный вентиляторный доводчик с электроннокоммутируемым двигателем

Основные особенности

Низкий профиль с высотой агрегата 225 мм подходит для всех узких запотолочных пространств
Раздаточные камеры возвратного и нагнетательного воздуха для выполнения требований ко всем типам воздуховода
Внешнее статичное давление до 90 Па выполняет все требования воздуховода
Сконфигурированная на заводе-изготовителе настройка скоростей вентиляторов в соответствии с требованиями заказчика
Фильтр EU3 как стандарт

Опции

Большой выбор производительности электронагревателя на типоразмер агрегата
Установленные на заводе 2- и 3-проходные водяные клапаны с тепловыми или регулирующими приводами
Несколько моделей установленных на заводе раздаточных камер нагнетательного и возвратного воздуха
Высокое доступное внешнее статическое давление
Места доступа к воде и модулю управления с правой/левой стороны
Алюминиевые ребра с эпоксидным покрытием
Соединение забора свежего воздуха со стороны возвратного или нагнетательного воздуха
Все типы применения доступны в сочетании с большим выбором эффективных теплообменников

Вспомогательное оборудование

Заслонки постоянного объема от 30 до 180 м³/ч для забора свежего воздуха
Изолятор на упругом амортизаторе для тихой работы
Гибкий шланг
Выходная решетка для воздуха с подсоединением прямого воздуховода для жилых помещений
Конический переходник патрубка для подключения воды

Системы управления

Большой выбор термостатов для покрытия всех видов применения автономного агрегата
Модуль управления LonMark® Trane ZN525, устанавливаемый на заводеизготовителе, для улучшенного энергосбережения благодаря технологии электроннокоммутируемого двигателя, обеспечивает дополнительный акустический и термический комфорт со значительным снижением энергопотребления
Модуль управления LonMark® Trane ZN523, устанавливаемый на заводеизготовителе, для двигателя переменного тока, обеспечивает дополнительный акустический и термический комфорт, всетаки с осторожностью для оптимального использования энергии
Интеграция в систему диспетчеризации инженерных сетей здания через ZN523
Полный ассортимент пользовательских интерфейсов для контроллера ZN523/ZN525 для выполнения всех потребностей заказчика при использовании установок и оборудования с ZSM-10 и ZSM-11
Устройство защиты на предохранителях с внешним доступом из блока управления

Опции энергосбережения

Электронно-коммутируемый двигатель вентилятора обеспечивает экономию энергии до 65% в год

В это описание могут быть не включены некоторые опции и вспомогательное оборудование.

Характеристики

FCD

101

103

203

204

304

306

406

508

512

408

612

716

616

724

Расход воздуха (при 0 Па)

(м³/ч)

188

271

321

415

438

642

1110

1329

1004

1411

1880

1890

2491

Расход воздуха (при 50 Па)

(м³/ч)

145

152

425

419

565

614

902

912

1233

1281

1973

Общая/явная холодопроизводительность (при 0 Па) (1)

(кВт)

1,3/0,97

1,7/1,3

1,6/1,3

1,9/1,6

2,8/2,1

3,7/2,8

4,1/3,1

4,9/3,8

5,5/4,4

5,5/4,3

8,8/6,6

10,5/7,9

10,6/8,2

12,9/10

Класс энергии FCEER/Eurovent (при 0 Па) (1)

50/E

53/E

45/E

53/E

58/D

65/D

50/E

33/F

58/D

49/E

51/E

39/F

Теплопроизводительность 2трубной установки (при 0 Па) (2)

(кВт)

1,5

1,9

2,3

2,8

3,5

4,8

5,2

6,8

7,8

7,3

10,2

13,3

12,7

16,5

Класс энергии FCCOP/Eurovent (при 0 Па) (2)

55/E

59/E

66/E

63/E

67/E

75/D

78/D

64/E

45/F

72/D

54/E

61/E

58/E

49/F

Теплопроизводительность 4трубной установки (при 0 Па) (2)

(кВт)

1,1

1,3

1,7

1,9

2,4

2,9

3,1

6,5

3,7

7,9

9,1

8,6

Класс энергии FCCOP/Eurovent (при 0 Па) (2)

57/E

48/F

60/E

59/E

70/D

52/E

55/E

66/E

42/F

43/F

50/E

47/F

45/F

33/G

Уровень звуковой мощности (при 0 Па)

(дБ(A))

28/32/ 42

40/47/ 54

41/47/ 54

39/49/ 56

38/47/ 53

43/53/ 59

46/55/ 61

45/56/ 61

52/59/ 64

45/54/ 60

50/58/ 63

53/59/ 64

60/63/ 65

60/65/ 69

Уровень звукового давления при 0 Па) (3)

(дБ(A))

19/23/ 33

31/38/ 45

32/38/ 45

30/40/ 47

29/38/ 44

34/44/ 50

37/46/ 52

36/47/ 52

43/50/ 55

36/45/ 51

41/49/ 54

44/50/ 55

51/54/ 56

51/56/ 60

Уровень NR (при 0 Па)

17/17/ 25

28/34/ 40

29/34/ 40

27/37/ 43

25/34/ 40

30/41/ 47

34/43/ 48

32/43/ 48

36/45/ 51

31/40/ 46

35/43/ 49

38/45/ 50

46/49/ 51

46/51/ 55

Уровень NC (при 0 Па)

16/15/ 23

26/33/ 39

27/33/ 39

26/35/ 41

23/32/ 39

29/39/ 45

32/41/ 46

30/41/ 46

35/44/ 49

29/38/ 44

34/41/ 47

37/44/ 49

45/47/ 50

44/49/ 54

Общая/явная холодопроизводительность (при 50 Па) (1)

(кВт)

0,81/ 0,64

1,1/ 0,81

2,6/ 2

2,9/ 2,1

3,7/ 2,7

3,3/ 2,4

4,3/ 3,3

6,3/ 4,5

7,8/ 5,8

7,7/ 5,6

10,7/ 8,1

Класс энергии EER/Eurovent (при 50 Па) (1)

24/E

31/D

29/D

28/D

47/C

45/C

42/C

53/C

51/C

47/C

45/C

Теплопроизводительность 2-трубной установки (при 50 Па) (2)

(кВт)

1,2

1,3

3,3

3,5

4,5

4,2

5,7

6,9

8,9

9,5

13,5

Класс энергии СОР/Eurovent (при 50 Па) (2)

32/D

34/D

33/D

32/D

58/C

56/C

53/C

61/B

59/C

56/C

54/C

Теплопроизводительность 4-трубной установки (при 50 Па) (2)

(кВт)

1,2

1,5

1,7

2,3

1,8

2,5

2,9

4,4

4,3

5,3

Класс энергии СОР/Eurovent (при 50 Па) (2)

41/C

49/C

42/C

45/C

37/D

54/C

42/C

49/C

52/C

49/C

35/D

Приточный уровень звуковой мощности (дБ(A)) (скорость 1/3/5)

(дБ(A))

39/45/ 47

38/46/ 47

45/50/ 54

42/48/ 51

42/49/ 52

46/53/ 57

50/54/ 58

47/50/ 54

54/55/ 56

52/54/ 56

55/57/ 58

Возвратный уровень звуковой мощности (дБ(A)) (скорость 1/3/5)

(дБ(A))

42/48/ 50

43/49/ 51

47/52/ 55

45/50/ 53

40/47/ 51

51/56/ 59

53/56/ 59

50/53/ 56

56/57/ 59

59/61/ 63

57/58/ 61

Излучаемый уровень звуковой мощности (дБ(A)) (скорость 1/3/5)

(дБ(A))

31/40/ 44

31/40/ 43

33/42/ 47

33/41/ 47

42/48/ 53

44/48/ 53

44/49/ 53

52/52/ 54

51/52/ 54

52/53/ 54

Уровень NR (при 50 Па, высокая скорость)

(дБ(A))

31/40/ 44

31/40/ 43

33/42/ 47

33/41/ 47

42/48/ 53

44/48/ 53

44/49/ 53

52/52/ 54

51/52/ 54

52/53/ 54

Уровень NС (при 50 Па, высокая скорость)

(дБ(A))

20/25/ 27

18/25/ 27

24/31/ 34

22/30/ 34

27/33/ 36

31/34/ 37

27/30/ 33

34/35/ 36

37/39/ 40

35/37/ 39

Веса и размеры

Ширина

(мм)

704

854

1084

1234

1334

1234

1634

Глубина

(мм)

558

704

558

704

796

704

796

Высота

(мм)

225

277

Эксплуатационный вес

(кг)

Электрические характеристики

Потребляемая мощность двигателя вентилятора (при 0 Па)

(Вт)

11/16/ 27

18/25/ 40

19/26/ 41

23/37/ 54

26/42/ 61

36/58/ 82

36/59/ 82

53/87/ 124

118/139/ 164

53/87/ 118

119/145/ 171

154/187/ 221

157/189/ 222

252/294/ 346

Потребляемая мощность двигателя вентилятора (при 50 Па)

(Вт)

21/42/ 50

24/47/ 56

36/73/ 90

52/100/ 120

52/101/ 122

105/131/ 143

105/132/ 143

128/147/ 171

130/151/ 175

224/272/ 299

Производительность электронагревателя

(Вт)

500

500/ 750

500/ 1000

500/ 1500

500/ 2000

1500/ 3000

1500/ 4000

1500/ 4001

1500/ 4002

1500/ 4003

1500/ 4004

1500/ 4005

Ток электронагревателя

(А)

—

2,2

2,2 /3,3

2,2 /4,3

2,2 /6,5

2,2 /8,7

6,5 /13

6,5 /17,4

Электропитание

(В/ф/Гц)

230-1-50

FED		100	200	300	400
Расход воздуха (при 0 Па)	(м³/ч)	310	441	609	924
Расход воздуха (при 50 Па)	(м³/ч)		104	376	405
Общая/явная холодопроизводительность (при 0 Па) (1)	(кВт)	1,4/1,1	1,9/1,6	3,3/2,5	4,9/3,8
Класс энергии FCEER/Eurovent (при 0 Па) (1)		186/B	185/B	174/B	191/B
Теплопроизводительность 2трубной установки (при 0 Па) (2)	(кВт)	3,2	4,5	7,3	10,7
Класс энергии FCCOP/Eurovent (при 0 Па) (2)		393/A	189/B	301/A	436/A
Теплопроизводительность 4трубной установки (при 0 Па) (2)	(кВт)	1,2	1,8	2,3	3,4
Класс энергии FCCOP/Eurovent (при 0 Па) (2)		195/B	221/B	164/B	164/B
Уровень звуковой мощности (при 0 Па)	(дБ(A))	32/41/49	35/45/53	37/52/61	43/53/60
Уровень звукового давления при 0 Па) (3)	(дБ(A))	23/32/40	26/36/44	28/43/52	34/44/51
Уровень NR (при 0 Па)		21/28/36	22/31/40	24/38/49	33/40/47
Уровень NC (при 0 Па)		19/27/34	20/30/38	22/37/47	32/39/46
Общая/явная холодопроизводительность (при 50 Па) (1)	(кВт)	—	0,65/0,5	2,3/1,7	2,8/2
Класс энергии EER/Eurovent (при 50 Па) (1)		—	84/B	100/A	101/A
Теплопроизводительность 2-трубной установки (при 50 Па) (2)	(кВт)	—	0,81	3	3,3
Класс энергии СОР/Eurovent (при 50 Па) (2)		—	98/A	191/A	227/A
Теплопроизводительность 4-трубной установки (при 50 Па) (2)	(кВт)		0,62	2,6	5,7
Класс энергии СОР/Eurovent (при 50 Па) (2)			128/A	105/A	108/A
Приточный уровень звуковой мощности (дБ(A)) (скорость 1/3/5)	(дБ(A))	39/45/47	32/38/47	39/46/56	40/45/53
Возвратный уровень звуковой мощности (дБ(A)) (скорость 1/3/5)	(дБ(A))	42/48/50	35/40/48	40/47/56	43/47/54
Излучаемый уровень звуковой мощности (дБ(A)) (скорость 1/3/5)	(дБ(A))	31/40/44	29/34/42	31/37/46	40/42/47
Уровень NR (при 50 Па, скорость 3)	(дБ(A))		13/17/25	19/26/36	20/25/35
Уровень NС (при 50 Па, скорость 3)	(дБ(A))		10/15/24	17/25/34	18/24/33
Веса и размеры
Ширина	(мм)	704	854	108	123
Глубина	(мм)	558	558	558	558
Высота	(мм)	225	225	225	225
Эксплуатационный вес	(кг)	14	16	21	25
Электрические характеристики
Потребляемая мощность двигателя вентилятора (при 0 Па)	(Вт)	3,3/5,8/12	3,7/8,7/19	4,8/18/43	8,9/23/54
Потребляемая мощность двигателя вентилятора (при 50 Па)	(Вт)	21/42/50	24/47/56	36/73/90	36/73/90
Производительность электронагревателя	(Вт)	—	—	500	500/750
Ток электронагревателя	(А)	—	—	2,2	2,2/3,3
Электропитание	(В/ф/Гц)	230-1-50

Скорость 1/3/5: малая/средняя/высокая (1) По стандартам Eurovent (воздух: 27 °C/47% влажность, температура воды на входе/выходе: 7/12 °C), высокая скорость
(2) По стандартам Eurovent: 2-трубная установка, температура воздуха 20 °C, температура воды +50 °C на входе; 4-трубная установка, температура воздуха 20 °C, температура воды +70/60 °C на входе/выходе
(3) Значения, рассчитанные из уровней звуковой мощности с допустимым звуковым затуханием 9 дБ
