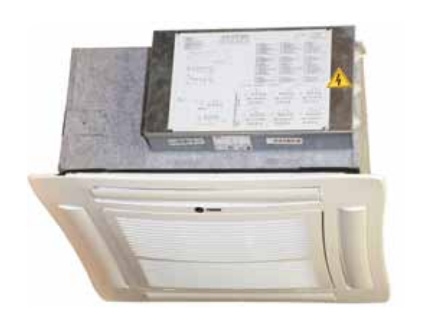

Фанкойлы Trane CWS/CWE 4-ходовые кассетные фанкойлы

Кассетные терминалы охлажденной воды Trane CWS/CWE оборудованы вентиляторами и компонентами, обеспечивающими высокий уровень акустического комфорта. Сборка всех элементов и испытание установок выполняется в заводских условиях, что приводит к сокращению объёма монтажных и пуско-наладочных работ на объекте. Этим моделям характерна 4-ходовая раздача воздуха с превосходным эффектом Коанда. Агрегаты сочетают компактную конструкцию и оптимизированные габариты с полным соответствием самым последним энергетическим нормам.

Кассетные терминалы охлажденной воды Trane CWS имеют низкое потребление электроэнергии при полной тепловой нагрузке. Для данного оборудования характерны оптимальная технология управления для обеспечения исключительного уровня комфорта: модуль управления LonMark® Trane ZN525, устанавливаемый на заводе-изготовителе, для улучшенного энергосбережения, благодаря технологии электронно-коммутируемого двигателя, обеспечивает дополнительный акустический и термический комфорт со значительным снижением энергопотребления.

Кассетные фанкойлы Trane CWS/CWE были специально разработаны для эксплуатации на различных объектах коммерческого значения. Устройства монтируются под фальш-потолком, а потому совершенно незаметны. Оборудование устанавливается в магазинах, спортивных залах, гостиницах и прочих подобных помещениях.

Преимущества для заказчика

• Тихий режим работы: высокий уровень акустического комфорта
• 4-ходовая раздача воздуха с превосходным эффектом Коанда
• Агрегат с заводской конфигурацией для простоты монтажа и немедленного пуска
• Оптимальная технология управления для обеспечения исключительного уровня комфорта

Описание оборудования

CWS: кассета с двигателем вентилятора переменного тока
CWE: кассета с электронно­коммутируемым двигателем вентилятора

Основные особенности

• Низкий профиль с высотой агрегата 296 или 329 мм подходит для всех узких запотолочных пространств
• Технология стандартного двигателя вентилятора переменного тока или усовершенствованного электронно­коммутируемого двигателя вентилятора
• 3 установленные на заводе скорости вращения вентилятора
• Центробежный дренажный насос, установленный на заводе
• Регулируемые выпускные жалюзи
• Патрубки для забора свежего воздуха с трех сторон
• Патрубки для нагревательного воздуха с двух сторон
• Датчик возвратного воздуха с инфракрасными дистанционными или электронными модулями управления с пользовательским интерфейсом

Опции

• Смонтированный на заводе электрический водонагреватель
• Все типы применения доступны в сочетании с большим выбором эффективных теплообменников
• Модули управления Tracer LonTalk® с водяными клапанами и тепловыми или регулирующими водяными клапанами
• Инфракрасный дистанционный модуль управления, устанавливаемый на месте эксплуатации

Вспомогательное оборудование

• 2- и 3-ходовой водяной клапан типа откр./закр. с тепловыми приводами
• Патрубки свежего воздуха

Системы управления

• Большой выбор термостатов для покрытия всех видов применения автономного агрегата
• Модуль управления LonMark® Trane ZN525, устанавливаемый на заводе­изготовителе, для улучшенного энергосбережения благодаря технологии электронно­коммутируемого двигателя, обеспечивает дополнительный акустический и термический комфорт со значительным снижением энергопотребления
• Модуль управления LonMark™ ZN523, устанавливаемый на заводе­изготовителе, обеспечивает дополнительный акустический и термический комфорт со снижением энергопотребления для высокоэффективной эксплуатации
• Интеграция в систему диспетчеризации инженерных сетей здания через ZN523
• Полный ассортимент пользовательских интерфейсов для контроллера ZN523/ZN525 для выполнения всех потребностей заказчика при использовании установок и оборудования с ZSM-10/ZSM-11
• Устройство защиты на предохранителях с внешним доступом из блока управления с контроллерами Trane Tracer Lontalk® ZN
• Групповой контроль до 20 агрегатов с помощью инфракрасного дистанционного модуля управления или настенного пользовательского интерфейса ETN/ECM с датчиком температуры наружного воздуха

Опции энергосбережения

• Электронно-коммутируемый двигатель вентилятора предусматривает обеспечивает экономию энергии до 60% в год энергосбережений

В это описание могут быть не включены некоторые опции и вспомогательное оборудование.

Характеристики





















(1) По стандартам Eurovent: температура возвратного воздуха 27/19  C и температура воды на входе и выходе 7/12  C
(2) По стандартам Eurovent: 2-трубная установка, температура воздуха 20  C, температура воды +50  C на входе; 4-трубная установка, температура воздуха 20  C, температура воды +70/60  C на входе/выходе
(3) Значения, рассчитанные из уровней звуковой мощности с допустимым звуковым затуханием 9 дБ
