Trane Чиллеры Trane Чиллеры Trane RTAD

Чиллеры Trane RTAD

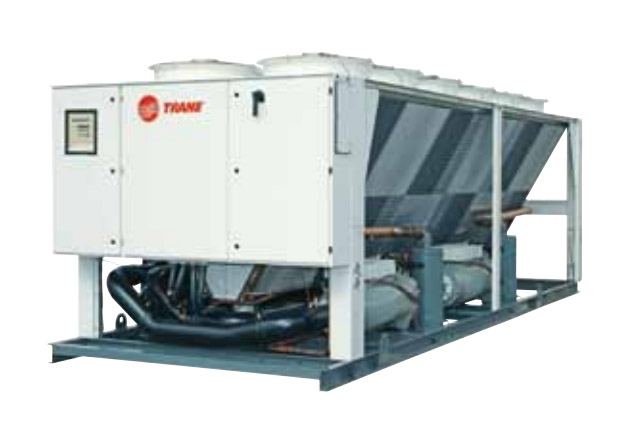

Trane RTAD Trane RTAD
Воздухоохлаждаемые чиллеры с винтовым компрессором серии R™
Чиллеры Trane RTAD с воздушным охлаждением конденсатора оснащены винтовыми компрессорами. Чиллеры RTAD отличаются простым и недорогим техобслуживанием. Возможно низкошумное и высокопроизводительное исполнения холодильных машин RTAD.

Преимущества

  • Широкий выбор вариантов исполнения:
    • 2 уровня производительности: высокий и стандартный;
    • 2 акустических версии: стандартная и малошумная.
  • Винтовой компрессор Trane только с 3 движущимися частями.
  • Пускатель звезда-треугольник.
  • Подключение электропитания в одной точке.
  • Небольшая занимаемая площадь.
  • Гибкость применения.

Опции

  • Эксплуатация при высокой (до 52 °C) и низкой (до -18 °C) температурах окружающего воздуха.
  • Малошумное исполнение с низкооборотными вентиляторами и звукоизоляционным кожухом компрессора.
  • Высокопроизводительная версия.
  • Общий выключатель питания.
  • Защита конденсатора или полная защита установки.
  • Снижение шума в ночное время.
  • Манометры высокого и низкого давления.
  • Гидравлический модуль с одинарным или сдвоенным насосом и водяным фильтром.

Опции энергосбережения

  • Высокопроизводительная версия, рекуперация тепла, естественное охлаждение.

Вспомогательное оборудование

  • Неопреновые изоляторы.
  • Комплект трубных соединений с нарезной канавкой.
  • Реле потока.

Модуль управления

Чиллеры RTAD комплектуются микропроцессорной системой управления UCM-CLD.

  • Модуль управления чиллером с дисплеем текстовых сообщений.
  • Внешний Авто/Стоп.
  • Внешняя блокировка.
  • Управление насосом охлажденной воды.
  • Контакты индикации тревоги.
  • Возможности связи по протоколам LonTalk, Modbus.
  • Плата льдогенератора (дополнительно).
  • Плата дистанционной настройки предельной температуры охлажденной воды и потребляемого тока (дополнительно).

В это описание могут быть не включены некоторые опции и вспомогательное оборудование чиллеров RTAD.

Характеристики

Диапазон рабочей температуры наружного воздуха (мин/макс) (1) (°C) -18/+52
Диапазон температуры воды на выходе (мин/макс) (2) (°C) -12/+18
Электропитание (В/ф/Гц) 400/3/50
Чиллер Trane RTAD, стандартная производительность 085 100 115 125 145 150 165 180
Общая холодопроизводительность (3) (кВт) 275 336 392 447 517 553 603 648
Чистая холодопроизводительность (3) (кВт) 273 334 390 445 514 549 601 646
Общая потребляемая мощность (3) (кВт) 100 129 149 187 191 210 223 243
Общая потребляемая мощность (3) (кВт) 102 131 151 189 194 214 225 245
Общий КПД 2,76 2,6 2,63 2,39 2,71 2,63 2,7 2,66
Чистый КПД 2,68 2,55 2,58 2,35 2,65 2,57 2,67 2,63
Класс по стандартам Eurovent D D D E D D D D
Общий сезонный КПД 3,49 3,32 3,41 3,21 3,51 3,33 3,40 3,27
Чистый сезонный КПД 3,23 3,13 3,22 3,07 3,31 3,13 3,30 3,16
Число контуров охлаждения 2
Число компрессоров/минимальная нагрузка 2/15%
Уровень звуковой мощности (стандартная версия) (4 (дБ(A)) 97 98 97 97 98 101 102 103
Уровень звукового давления (стандартная версия) (6) (дБ(A)) 65 65 64 65 66 69 70 70
Уровень звуковой мощности (малошумная версия) (4) (дБ(A)) 92 92 92 92 94 95 95 96
Уровень звукового давления (малошумная версия) (6) (дБ(A)) 60 60 60 60 62 63 63 63
Чиллер Trane RTAD, высокая производительность 085 100 115 125 145 150 165 180
Общая холодопроизводительность (3) (кВт) 297 360 418 490 525 563 — —
Чистая холодопроизводительность (3) (кВт) 296 359 416 487 523 561 — —
Общая потребляемая мощность (3) (кВт) 96 122 144 176 183 202 — —
Общая потребляемая мощность (3) (кВт) 97 124 146 178 184 203 — —
Общий КПД 3,10 2,95 2,90 2,78 2,87 2,79 — —
Чистый КПД 3,04 2,89 2,85 2,73 2,84 2,77 — —
Класс по стандартам Eurovent B C C C C C — —
Общий сезонный КПД 3,92 3,63 3,59 3,45 3,59 3,41 — —
Чистый сезонный КПД 3,7 3,44 3,65 3,27 3,5 3,32 — —
Число контуров охлаждения 2
Число компрессоров/минимальная нагрузка 2/15%
Уровень звуковой мощности (стандартная версия) (4) (дБ(A)) 97 98 98 99 101 102 — —
Уровень звукового давления (стандартная версия) (6) (дБ(A)) 65 66 65 66 69 69 — —
Уровень звуковой мощности (малошумная версия) (4) (дБ(A)) 92 93 93 94 95 95 — —
Уровень звукового давления (малошумная версия) (6) (дБ(A)) 61 62 61 62 63 63 — —
Вес и размеры (5) (рабочие)
Длина (мм) 3507 4426 4426 4426 5351 5351 6370 6370
Ширина (мм) 2260 2260 2260 2260 2260 2260 2260 2260
Высота (мм) 2068 2068 2068 2068 2088 2088 2188 2188
Вес (кг) 2810 3635 3635 3635 4605 4605 5430 5430

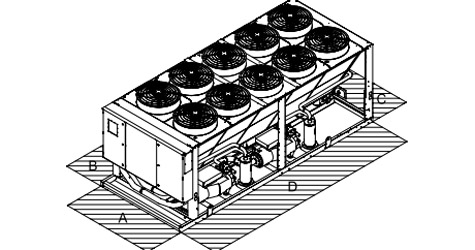

Зазор A (мм) 1000 1000 1000 1000 1000 1000 1000 1000
Зазор B (мм) 1200 1200 1200 1200 1200 1200 1200 1200
Зазор C (мм) 1000 1000 1000 1000 1000 1000 1000 1000
Зазор D (мм) 1200 1200 1200 1200 1200 1200 1200 1200
Электрические характеристики
Максимальный ток (А) 242 282 323 387 437 477 527 576
Пусковой ток (А) 255 306 359 425 471 502 570 608

(1) С функцией работы при низкой и высокой температуре наружного воздуха

(2) С 3 проходными испарителями

(3) По стандартам Eurovent: при температуре воды на входе/выходе 12/7 °C и температуре наружного воздуха 35 °C

(4) По стандарту Eurovent, с опорной звуковой мощностью 1 ПВт, согласно ISO9614

(5) Размеры для модели стандартной производительности

(6) На расстоянии 10 м в свободном пространстве, рассчитано от вышеприведенного уровня звуковой мощности по формуле Lp = Lw-10logS

cgam1



Документация

Инструкция по монтажу и техническому обслуживанию TRANE RTAD
Руководство пользователя TRANE
