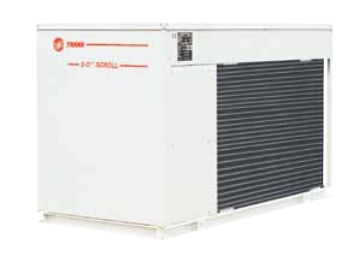

Компрессорно-конденсаторные блоки Trane RAUL Компрессорно-конденсаторные блоки со спиральным компрессором

Компрессорно-конденсаторные агрегаты Trane RAUL позволяют осуществить холодоснабжение охлаждаемых и кондиционируемых помещений посредством единого хладоносителя и обеспечить надежное дистанционное управление технологическим процессом производства. Внешние металлические панели оцинкованы и покрыты порошковой краской RAL 9002 для обеспечения надежности и долговечности агрегатов. Оборудование может опционно поддерживать: эксплуатацию при низкой температуре воздуха (до -18°C); сетевое напряжение 380, 400 и 415 В; алюминиевое оребрение с черным эпоксидным покрытием; медное оребрение; оснащение компрессора шумозащитным кожухом.

Преимущества для заказчика

• Гибкость: система изготавливается по техническим условиям заказчика и точно соответствует требованиям, предъявляемым в зависимости от условий применения

Основные особенности

• Спиральные компрессоры — герметичные, высокопроизводительные, с малой вибрацией и низким уровнем шума
• Полная внутренняя защита от перегрева
• Панели для доступа легко снимаются с помощью ключа квадратного сечения
• Общий выключатель и трансформатор
• Сервисные клапаны на линии нагнетания и линии жидкого хладагента
• Датчик температуры испарителя
• Внешние металлические панели оцинкованы и покрыты порошковой краской RAL 9002

Опции

• Эксплуатация при низкой температуре окружающего воздуха (до -18 °C)
• Сетевое напряжение 380, 400 и 415 В
• Алюминиевое оребрение с черным эпоксидным покрытием
• Медное оребрение
• Шумозащитный кожух компрессора
• Манометры высокого и низкого давления
• Дополнительная плата для задания дополнительного значения температуры с помощью дистанционного контакта
• Защита от переворота фазы
• Устанавливаемый на заводе-изготовителе последовательный канал LonTalk®, позволяющий:
  • Изменить значение температуры
  • Запустить или остановить установку
  • Контролировать сигналы тревоги по заданному значению температуры воздуха, температуре окружающего воздуха, работе конденсаторного блока, вентиляторов, компрессоров

Модуль управления Trane Tracer™ CH530

Особенности микропроцессорной системы Adaptive Control™:

• Простая в использовании панель интерфейса оператора
• Внешний Авто/Стоп
• Дистанционный контакт для запуска и остановки каждого компрессора
• Плата удаленного задания предельной температуры охлаждения и потребляемого тока (дополнительно)
• Плата связи, поддерживающая протокол LonTalk®(поставляется дополнительно)
• 4 программируемых реле платы неисправностей(поставляется дополнительно)

* В это описание могут быть не включены некоторые опции и вспомогательное оборудование.

RAUL		190	260	300	350	400	450	500	600	700	800
Номинальная холодопроизводительность R407C (1)	кВт	54,8	66,6	81,1	95,3	108,3	118,8	133,0	162,0	194,7	218,8
Общая потребляемая мощность R407C (1)	кВт	18,2	25,1	29,8	33,4	38,4	45,6	51,7	61,0	71,3	83,9
Номинальная холодопроизводительность R134a (1)	кВт	43,8	53,2	63,9	75,4	85,1	93,6	106,3	127,9	153,8	172,7
Общая потребляемая мощность R134a (1)	кВт	12,1	15,8	18,5	21,3	24,3	27,7	31,5	37,0	47,1	53,9
Число контуров охлаждения		1	1	1	2	2	2	2	2	2	2
Число компрессоров/шагов производительности		2	2	2	3	3	3	4	4	6	6
Уровень звуковой мощности	(дБ(A))	86	87	89	89	90	90	90	92	98	98
Уровень звукового давления на расстоянии 10 м	(дБ(A))	54	55	57	57	58	58	58	60	66	66
Диаметр линии всасывания	(дюймы)	1″5/8	1″5/8	1″5/8	1″5/8	1″5/8	1″5/8	1″5/8	1″5/8	2″1/8	2″1/8
Диаметр линии хладагента	(дюймы)	7/8″	7/8″	7/8″	7/8″	7/8″	7/8″	7/8″	7/8″	1″1/8	1″1/8
Вес и размеры (рабочие)
Длина	(мм)	2061	2061	2061	2921	2921	2921	2225	2225	3090	3090
Ширина	(мм)	995	995	995	995	995	995	1865	1865	1948	1948
Высота	(мм)	1582	1582	1582	1582	1582	1582	1584	1584	1598	1598
Вес	(кг)	514	584	650	810	900	926	1040	1168	1575	1674

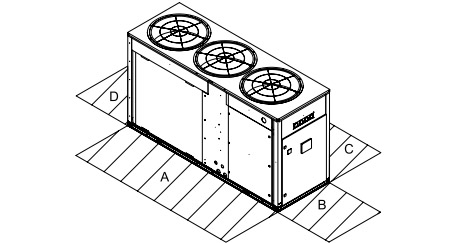

Зазор A	(мм)	800	800	800	800	800	800	800	800	1000	1000
Зазор B	(мм)	800	800	800	800	800	800	900	900	1000	1000
Зазор C	(мм)	800	800	800	800	800	800	800	800	1000	1000
Зазор D	(мм)	900	900	900	900	900	900	800	800	1300	1300
Электрические характеристики
Электропитание	(В/ф/Гц)	400/3/50
Номинальный ток R407C (2)	(A)	41	50	59	70	79	88	99	117	150	168
Пусковой ток R407C	(А)	144	199	207	219	228	236	248	265	299	316
Номинальный ток R134a (2)	(A)	31	38	45	53	60	67	75	89	116	130
Пусковой ток R134a	(A)	139	194	201	209	216	223	231	245	272	286

(1) При температуре насыщения на линии всасывания 7 °C и температуре окружающей среды 35 °C

(2) При температуре насыщения на линии всасывания 5 °C и температуре насыщения на линии нагнетания 60 °C
