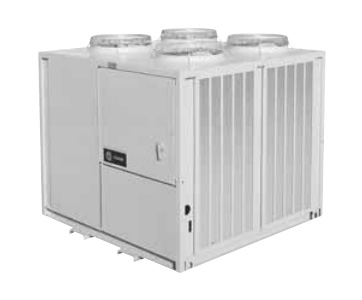

Компрессорно-конденсаторные блоки Trane RAUJ Компрессорно-конденсаторные блоки со спиральным компрессором

Компрессорно-конденсаторные блоки Trane RAUJ — современные установки, производящиеся с учетом современных требований: энергосберегающие, компактные, малошумные, экономичные с автоматической системой контроля и управления. Установки комплектуются: сервисными клапанами на линии нагнетания и линии жидкого хладагента, установленными на заводе; станиной больших размеров из оцинкованной стали; панелями с жалюзи для защиты змеевика.

Преимущества для заказчика

• Гибкость: система изготавливается по техническим условиям заказчика и точно соответствует их требованиям

Основные особенности

• Мониторинг обрыва фазы/изменения фазы на 180 градусов/низкого напряжения
• Сервисные клапаны на линии нагнетания и линии жидкого хладагента, установленные на заводе
• Пассивная система трубопроводов для спиральных компрессоров 3-D
• Стандартный рабочий диапазон температур окружающей среды от 4 °C до 52 °C (макс. температура окружающей среды 46 °C для испарителя)
• Станина больших размеров из оцинкованной стали
• Панели с жалюзи для защиты змеевика
• Синевато-серое воздушно-сухое лакокрасочное покрытие (испытание в солевом тумане превышает 672 часов в соответствии с ASTM B117

Опции

• Удаленный испаритель холодильной машины с полевым монтажным комплектом
• Выключатель без предохранителя(модели от C20 до C60)
• Опция исполнения для работы при низкой температуре воздуха
• Байпас горячего газа на вход испарителя
• Сервисный клапан на линии всасывания
• Манометры
• Датчик температуры возвратного воздуха
• Змеевик конденсатора с медным оребрением
• Пружинные амортизаторы агрегата
• Неопреновые упругие изоляторы
• Несовместимый с CE
• Разрешение UL на версии 60 Гц
• Расширенная гарантия на компрессор
• Специальное покрытие змеевика для антикоррозионной защиты
• Постоянный объем, система с переменным расходом воздуха и опции без модулей управления на моделях от С20 до С60, система с переменным расходом воздуха и опции без модулей управления на моделях от С80 до D12

Модуль управления Trane Tracer™ CH530

Дополнительно к опции «без модуля управления системы» компания Trane предлагает три опции управления системой на агрегатах модели от С20 до С60 и две опции управления системой на агрегатах модели от С80 до D12, каждый использует твердотельную электронику. Эти опции позволяют заказывать агрегат с необходимыми модулями управления, с экономией затрат на полевой монтаж.Защита змеевика от замерзания: компания Trane предлагает модуль Frostat™ с опцией управления системой VAV. Опция Frostat™ является самым надежным промышленным способом защиты змеевика от замерзания и обеспечивает то, что ваша система предоставит энергоэффективный комфорт в условиях неполной нагрузки.

* В это описание могут быть не включены некоторые опции и вспомогательное оборудование.

Характеристики

RAUJ		C20	C25	C30	C40	C50	C60	C80	D10	D12
Номинальная холодопроизводительность R410A (1)	кВт	77,5	94,2	115,3	156,4	194,3	222,9	316,1	385,8	466,9
Общая потребляемая мощность R410A (1)	кВт	22,6	26,9	35,0	46,1	59,5	67,3	103,6	119,6	142,0
Число контуров охлаждения	кВт	1	1	1	2	2	2	2	2	2
Число компрессоров/шагов производительности	кВт	2	2	2	4	4	4	6	6	6
Диаметр линии всасывания	(дюймы)	1"5/8	1"5/8	1"5/8	1"5/8	1"5/8	1"5/8	2"1/8	2"1/8	2"1/8
Диаметр линии хладагента	(дюймы)	7/8"	7/8"	7/8"	7/8"	7/8"	7/8"	1"1/8	1"1/8	1"1/8
Вес и размеры (рабочие)
Длина	(мм)	2242	2242	2242	2242	2891	2891	4477	5772	5772
Ширина	(мм)	1527	1527	1527	2242	2242	2242	2242	2242	2242
Высота	(мм)	1886	1886	1886	2013	2013	2013	2013	2013	2013
Вес	(кг)	732	754	761	1194	1316	1345	2291	2622	2798

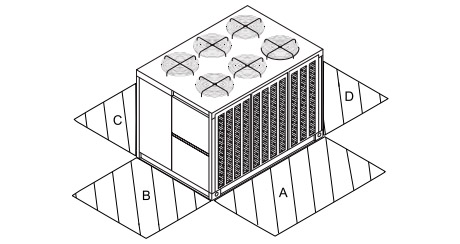

Зазор A	(мм)	1829	1829	1829	1829	1829	1829	2438	2438	2438
Зазор B	(мм)	1067	1067	1067	1067	1067	1067	1219	1219	1219
Зазор C	(мм)	1829	1829	1829	1829	1829	1829	2438	2438	2438
Зазор D	(мм)	1067	1067	1067	1067	1067	1067	1219	1219	1219
Электрические параметры (2)
Минимальный электрический ток контура при 200/3/60	(А)	102	119	141	193	236	267	411	480	574
Минимальный электрический ток контура при 230/3/60	(А)	89	107	123	168	215	232	358	425	515
Минимальный электрический ток контура при 460/3/60	(А)	46	52	63	87	102	120	174	207	255
Минимальный электрический ток контура при 575/3/60	(А)	39	44	57	73	86	107	139	166	204
Минимальный электрический ток контура при 400/3/50	(А)	46	52	63	86	101	119	173	206	253

(1) Рабочие характеристики, указанные при температуре наружного воздуха 35 °C и температуре насыщения на линии всасывания 7 °C
(2) Минимальный электрический ток контура (MCA) составляет 125 процентов RLA (номинального тока) одного двигателя компрессора, а также общего RLA остальных
двигателей.
