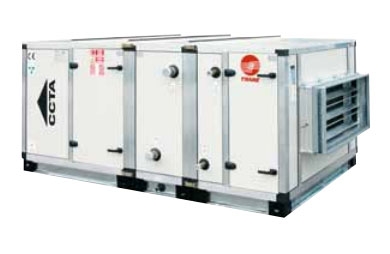

Trane CCTA/CCTB Водухообрабатывающие установки с высокой степенью гибкости для адаптации к конкретным условиям применения

Установки для обработки воздуха Trane CCTA/CCTB отличаются очищаемой и улучшенной конструкцией корпуса для повышенного качества воздуха в помещении (CCTB). Эта конструкция состоит из нескольких, легко соединяющихся модулей, что способствует простому монтажу и техническому обслуживанию. Производитель предоставляет широкий выбор из 30 стандартных типоразмеров агрегата для расхода воздуха от 1000 до 140 000 м3/ч. Версии для установки в помещениях и вне помещений. Корпус устройства из экструдированных антикоррозийных алюминиевых профилей, полностью герметичен, благодаря системе двойной изоляции. Фильтры, установленны на самосжимаемой рельсовой системе.

Преимущества для заказчика

• Чрезвычайная гибкость в конструкции и размерах для удовлетворения требований конкретного заказчика
• Простой монтаж благодаря модульной конструкции и системе легкого подсоединения модуля
• Низкое энергопотребление с высокопроизводитель­ ными компонентами
• Очищаемая и улучшенная конструкция корпуса для повышенного качества воздуха в помещении (CCTB)
• Доступность с классом энергии Eurovent класс A



Основные свойства CCTA

• 30 стандартных типоразмеров установки для расхода воздуха от 1000 до 140000 м3/ч.; версии для установки в помещениях и вне помещений
• Тепловые характеристики корпуса: D1/L1/F9/T3/ TB3 (корпус CCTA 50 мм PU); сертифицировано по стандарту Eurovent
• Прочный каркас корпуса изготовлен из экструдированных антикоррозийных  алюминиевых профилей, соединенных друг с другом с помощью нейлоновых угловых элементов с усилением из стекловолокна
• Система двойной изоляции для обеспечения оптимальной герметичности корпуса
• Специально разработанная система крепления панелей, с помощью крепежных элементов без использования винтов, обеспечивая чистую наружную обработку
• Многослойные панели толщиной 25 или 50 мм, исполненные из оцинкованной стали внутри и белой предварительно окрашенной стали снаружи
• Изоляция панелей, исполненная из вспененного полиуретана, не содержащего фреона
• Фильтры, установленные на самосжимаемой рельсовой системе
• Для облегчения демонтажа теплообменник установлен на направляющих
• Имеющиеся компоненты: панельные и карманные фильтры, абсолютные фильтры (HEPA), угольные фильтры, автоматические рулонные фильтры, центробежные вентиляторы с загнутыми вперед/ назад и с аэродинамическими лопатками, бескорпусные вентиляторы, водяные змеевики, змеевик с прямым испарением, электрический воздухонагреватель, паровые змеевики, змеевики конденсатора, адиабатные форсуночные увлажнители, паровые увлажнители, испарительные увлажнители, пластинчатые рекуператоры, тепловые колеса, тепловые трубы, рекуператоры с промежуточным теплоносителем, шумоглушители, смесительные камеры, многозональные секции



Основные свойства CCTB

• Гибкость аналогична установкам CCTA, со следующими компонентами:
• Алюминиевый каркас со встроенным пластиковым терморазрывом
• Панели толщиной 40 мм со встроенным терморазрывом, изоляцией из полиуретановой пены
• Улучшенные тепловые характеристики кожуха: D1/L1/ F9/T2/TB2 в соответствии с сертификацией Eurovent
• Ровные внутренние стенки



Опции

• Высокоплотная изоляция Rockwool (80 кг/м3)
• Панели толщиной 60 мм (CCTB)
• Внутренняя/внешняя поверхность из пералюмана, металлического листа из высококачественной стали 304 или 316



Вспомогательное   оборудование

• Смотровые окна и подключенные лампочки
• Манометры и реле давления
• Гибкие соединения, всепогодные жалюзи, защитные козырьки на воздухозаборе, жалюзи пескоуловителя



Модули управления (доступные только в определенных странах)

• Модули управления заводской установки, включая общую панель управления
• Функциональное испытание перед отправкой
• Программируемый контроллер MP581 центрального кондиционера
• Усовершенствованные и заказные стратегии работы модулей управления
• Пускатели, частотно-регулируемые приводы
• Датчики и приводы
• Пуско-наладка на месте установки
